近日由微特技術有限公司改造的龍首一級水電站引水洞閘門遠程控制以及自動鎖定梁控制系統順利完工。

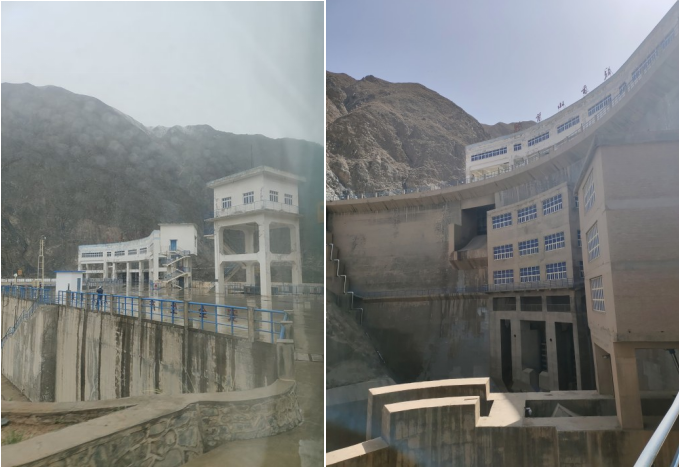

甘肅黑河龍首一級水電站

甘肅黑河龍首一級水電站是甘肅黑河中上游梯級規劃的第八座電站。樞紐由攔河大壩、壩身泄洪建筑物、引水發電系統和左岸岸邊式地面廠房組成，壩頂全長217.32m，最大壩高80m。

 龍首一級水電站引水洞事故檢修門控制設備老舊，起升操作機構紊亂；開度校核儀故障，無法精準上升、下降；荷重儀、開度儀指示錯誤或誤差大；因控制系統電氣元件更新?lián)Q代原因，備品備件目前無法采購；操作困難，急需進行升級技術改造，以確保應急狀態下閘門的正常使用。

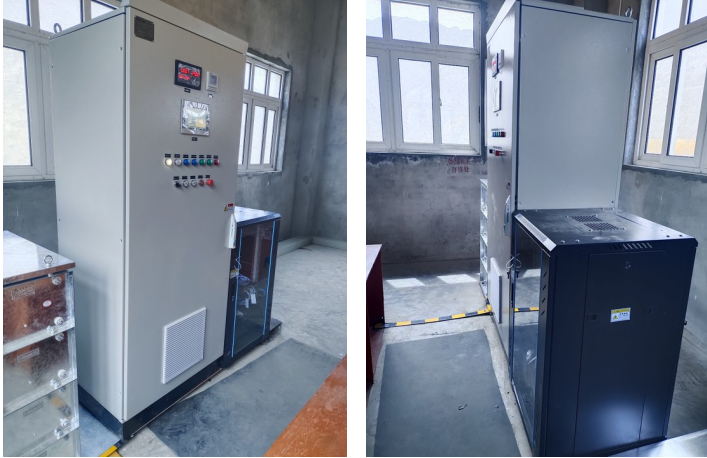

控制箱更換改造

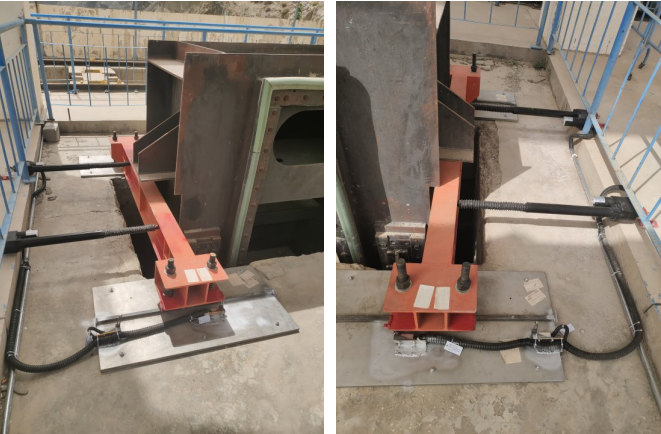

自動鎖定梁安裝

微特技術工程師針對龍首一級水電站引水洞事故檢修閘門控制系統存在的問題，制定了專項解決方案。將引水洞事故檢修門的控制箱、電阻器進行整體更換改造。并對閘門起重安全監控進行加裝改造增設網絡通訊設備1套，用于閘門遠控操作，包括開度荷重顯示儀，閘門開度傳感器、閘門荷重傳感器、限位開關以及閘門底部安裝兩套自動鎖定裝置和雷達水位儀用于閘門充水前后的水位監視，確保閘門正常啟閉。

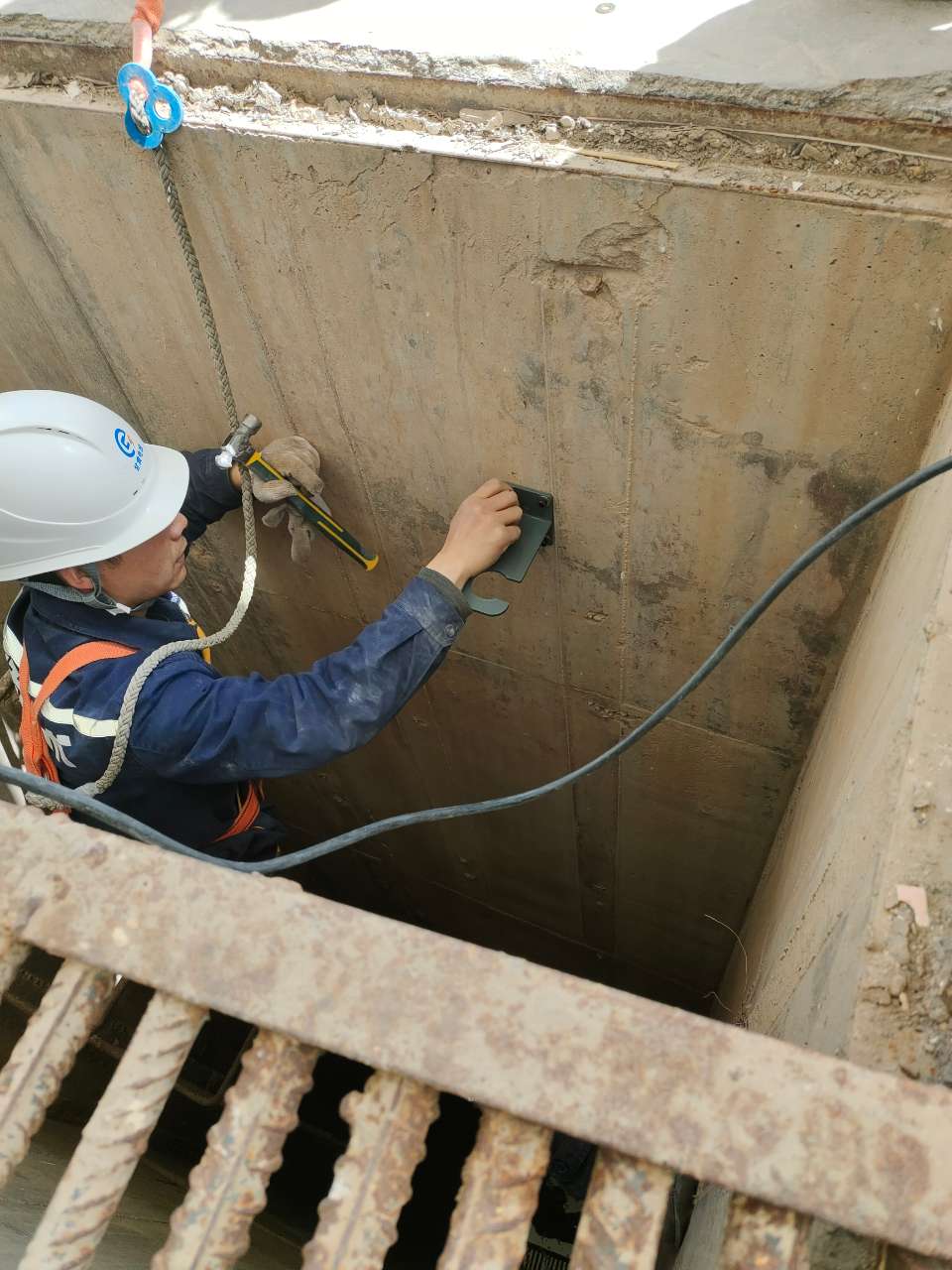

現場工作

經微特技術人員升級改造這套閘門控制系統具有如下技術特點：

高可靠性：系統配有電氣、機械限位保護，電氣運行保護等。

高精度：系統使用多圈絕對型編碼器，閘門運行精度可到達毫米；

結構簡單：PLC→通信網絡→上位機，有效降低投資成本及維護成本；

工業通訊網絡：上位機與現地設備之間采用工業級以太網通信，絕不會出現通信受干擾導致數據變化的情況；

高速率：高性能的PLC、上位機以及工業以太網的組合使通信延時低于1ms，現場信號的變化將以最快速度傳遞至上位機顯示畫面中；

操作方式多樣性：能夠完成現地手動控制、遠方手動控制、遠方精確控制、系統自動控制等操作；

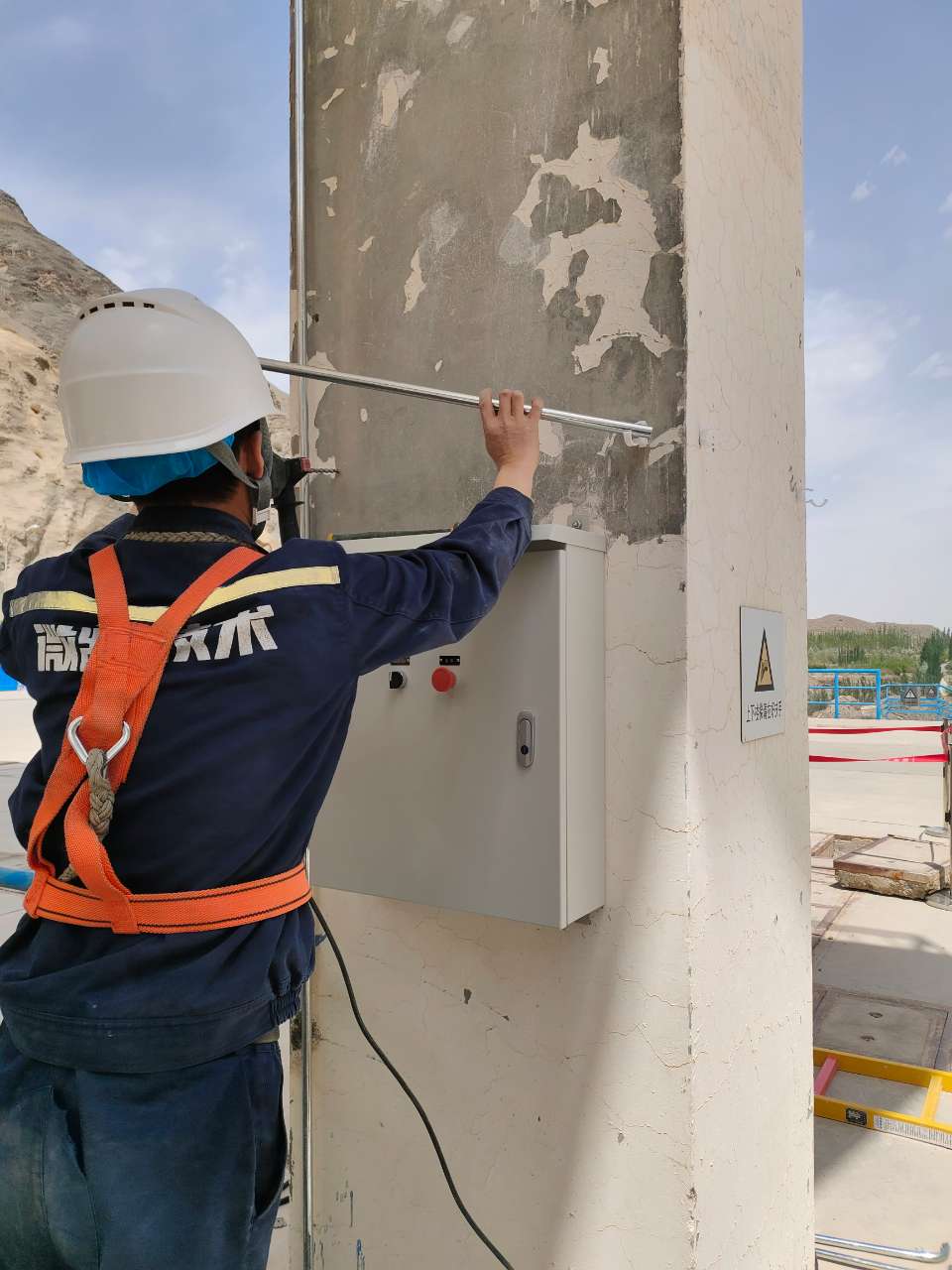

現場工作

微特將始終專助于起重機安全領域 通過更多的創新研發 為用戶提供更多有價值的產品與服務
