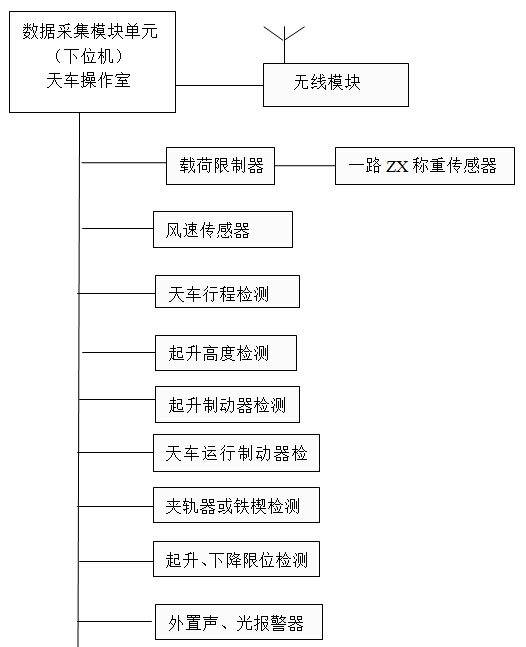

數據監控系統天車工作站（下位機）

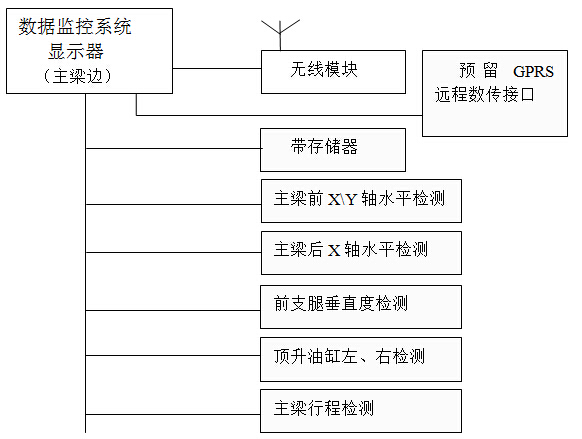

數據監控系統主梁工作站（上位機）
2、視頻監控系統構成如下

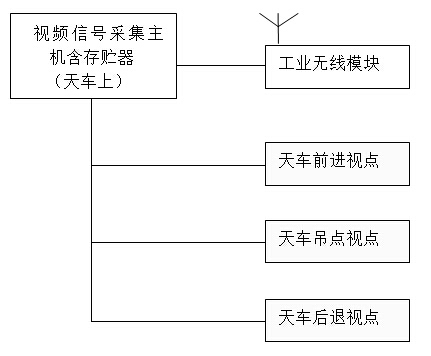

視頻監控系統天車工作站
視頻監控系統主梁工作站
四、圖形終端及數據管理
由于該拼裝架橋機的特殊性，本套系統方案配備有信號采集裝置（下位機）1臺和一套圖形顯示終端含存儲（上位機），能夠?qū)崟r的顯示所監控的各個參數，并對所有的監控對象能作出顯示、報警、數據分析、查詢、記錄及動作輸出等功能。數據保存能保存30個連續工作日。設備數據具有導出功能，通過USB口或網口可將數據導出作為長久保存用。設備具備遠程通訊接口，可將數據和視頻通過GPRS或3G模塊將數據發至服務器，實現遠程監控。
監控系統的顯示器(上位機)將安裝在主梁中，采用1臺防雨箱體，將視頻顯示器監控系統顯示器嵌入安裝在箱體內。可以放至或掛在主梁桁架上，方便操作人員觀察即可。

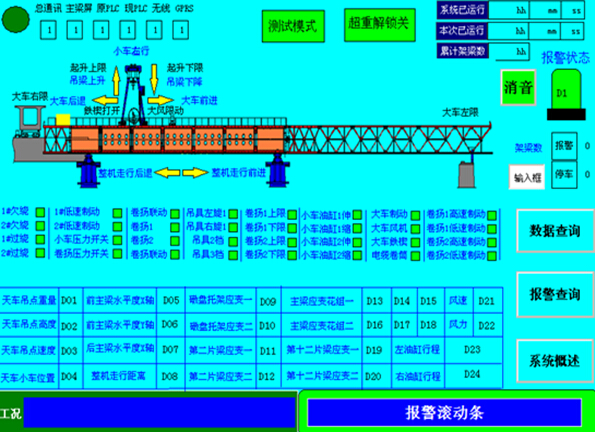

首頁顯示：（本圖僅供參考）
五、視頻監控系統

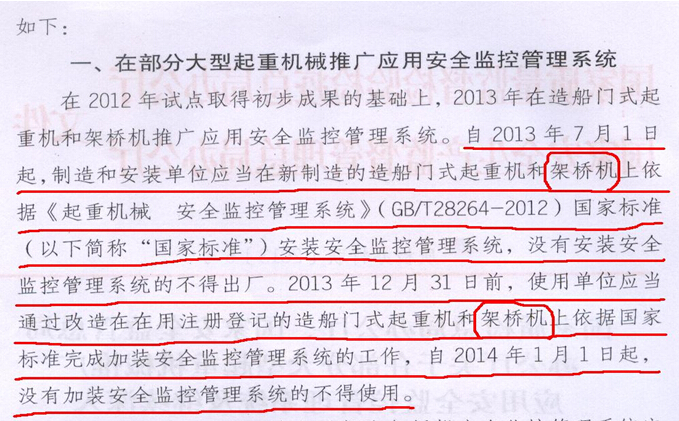

視頻系統須能滿足相關國家標準，新國標中規定要對架橋機重要的工況進行不少于72小時的循環記錄，并能隨時調閱查詢。

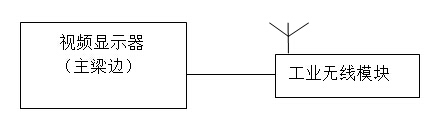

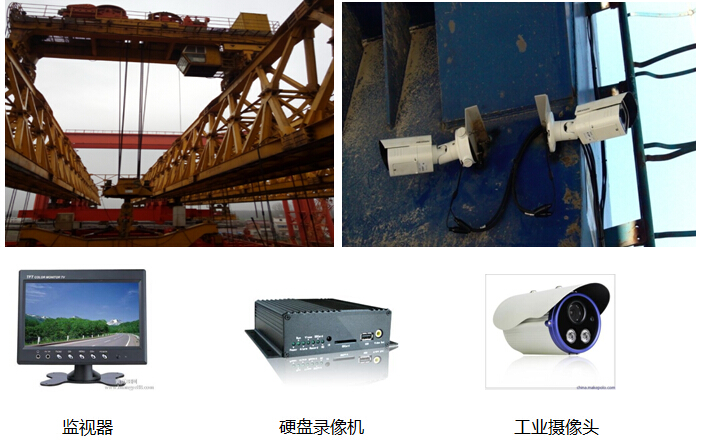

本方案視屏系統的配置結構主要有：3路攝像頭和存儲器、、無線模組、顯示器等主體結構構成。主要監視天車前行區域、天車后退區域、天車吊點區域的工作面為主要監視區域，信號通過無線模塊傳輸至安裝在大梁上的視屏顯示器顯示
六、遠程傳輸、監控平臺（選配）
通過GPRS模塊，3G網絡可將數據直接發至網絡服務器上，對設備的運行狀態可實現遠程網絡監控。或者通過本地的無線電臺將數據發送至工地項目部（對地形地貌有要求，超出10KM需加中繼），再通過項目的有線無線網絡實施遠程監控。“在有條件的單位可根據具體情況和工作需要，進一步實現遠程傳輸、遠程監控、遠程管理、遠程服務，數據、視頻查詢，數據、視頻分析等功能。
